反應設備

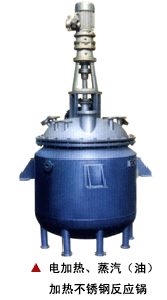

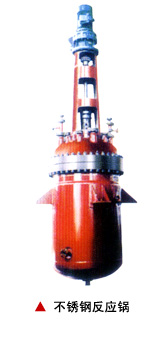

本公司生產的（電、蒸汽、導熱油加熱）不銹鋼反應鍋由鍋蓋、筒身、夾套、攪拌器、軸封傳動裝置及支承等組成，與鍋內物料接觸處的鍋體和零部件均采用OCr18Ni9或1Cr18Ni9Ti不銹耐酸鋼板制成。設計、制作和驗收參照GB150-98《鋼制壓力容器》技術條件進行。

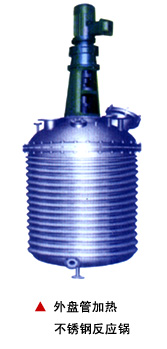

由于用戶因生產工藝、操作條件不盡相同，夾套加熱型式分為電熱捧加熱、蒸汽加熱、導熱油循環加熱，軸封裝置分為填料密封和機械密封，攪拌型式有錨式、漿式、蝸輪式、推進式或框式。開孔數量、規格或其它要求可根據用戶要求、制作。
主要結構特點：鍋體與鍋蓋由法蘭密封聯接。鍋體下部有放料孔，鍋內有攪拌器，鍋蓋上開有進料、攪拌、觀察、測溫、測壓、蒸汽引出分餾、安全放空等工藝管孔。鍋蓋上部焊接支架上裝置減速機與電機，由傳動軸驅動鍋內攪拌器，軸封裝置在鍋蓋頂部。加熱夾套上開有進、排油（汽）、測溫、放空、電熱棒等接管孔。由于用戶因生產工藝、操作條件不盡相同，對鍋蓋工藝開孔，攪拌型式（有漿式、錨式、框式、螺旋式等），支承型式（懸掛式或支座式）以及填料密封裝置等不同要求，可與本公司聯系，另行設計，特別配制。
主要技術參數：
| 公稱容積L | 內鍋直徑Dg(mm) | 夾套直徑Dg(mm) | 電動機功率KW | 減速機型號 | 攪拌轉速 | 電熱功率 |
| 50 | 400 | 600 | 0.6 | M3 | 60-80 | 2KW×3 |
| 100 | 500 | 700 | 1.1 | M4 | 60-80 | 2KW×6 |
| 200 | 600 | 800 | 1.5 | M4 | 60-80 | 3KW×6 |
| 300 | 700 | 900 | 2.2 | M6 | 60-80 | 3KW×6 |
| 500 | 900 | 1100 | 2.2 | M6 | 60-80 | 4KW×9 |
| 1000 | 1200 | 1400 | 4 | M8 | 60-80 | 4KW×12 |
| 2000 | 1400 | 1600 | 5.5 | M8 | 60-80 | 5KW×15 |
| 3000 | 1600 | 1800 | 7.5 | M8 | 60-80 | 5KW×15 |
| 4000 | 1700 | 1900 | 7.5 | M10 | 60-80 | 5KW×15 |
| 5000 | 1800 | 2000 | 7.5 | M10 | 60-80 | 5KW×18 |
